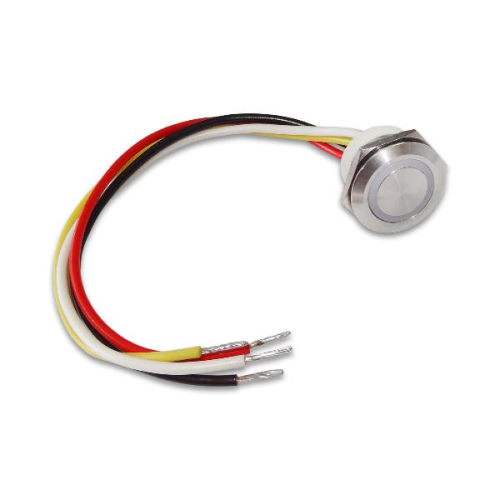

Предназначена для включения/выключения различных устройств. Осуществляет коммутацию “+” питания с помощью силового ключа. Представляет собой кнопку с фиксирующей гайкой и соединительными проводами.
Во включенном состоянии кнопка имеет контурную подсветку. Имеется возможность подключения дежурной подсветки (приглушенной яркости).
1 Установка и подключение
1.1 Выбрать место, подходящее для установки кнопки (панель толщиной 1..5мм).
1.2 Вскрыть отверстие ~Ø22мм и зафиксировать в нем изделие с помощью гайки.
1.3 Произвести подключение, используя провода, выходящие из корпуса:
красный - «+» питания;
черный - «-» питания;
белый - нагрузка;
желтый - «+» дежурной подсветки.
Примечание: Для корректной работы кнопки подключение ем-костной или индуктивной нагрузки производить через диод (в комплект поставки не входит).
Подключение индуктивной нагрузки без защитного диода может вывести кнопку из строя!
