Промышленные корпуса MULTI-BOX - сводная таблица с размерами

Серия корпусов MULTI-BOX представляет собой идеальное решение для устройств радиоэлектронной аппаратуры (РЭА), отличается разнообразием размеров и продуманным подходом к требованиям современного промышленного производства.

Изготовленные из высококачественного поликарбоната, армированного стекловолокном, корпуса MULTI-BOX не только устойчивы к воздействию ультрафиолетового излучения (UL 746C F1), но и обладают самозатухающими свойствами (UL 94 V0). Эти характеристики гарантируют долговечность и безопасность эксплуатации.

Высокую стойкость к попаданию внутрь пыли и влаги (класс защиты IP66) обеспечивает бесшовное двухкомпонентное полиуретановое уплотнение. Ударопрочность корпусов соответствует стандарту IK08, что делает их идеальными для применения как в производственных помещениях, так и на открытом воздухе.

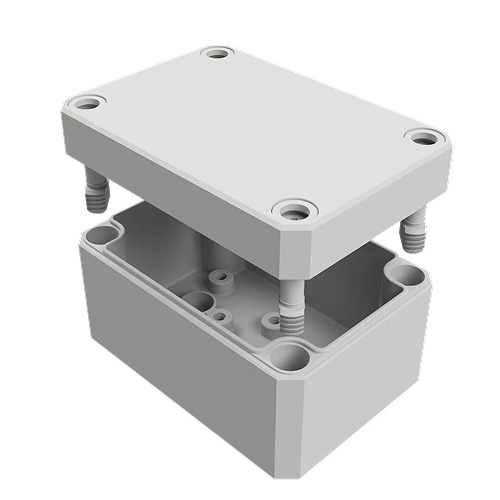

Для надежного монтажа корпусов MULTI-BOX предусмотрено несколько способов крепления к стенам или оборудованию. Во время работы с открытой крышкой можно воспользоваться угловыми настенными монтажными каналами, позволяя избежать попадания влаги в герметичную зону. На дне основания корпуса имеются опорные элементы для крепления плат или DIN-реек.


✅Серия MBI-M	✅Серия MBI-MK	✅Серия MBI-O	✅Серия MBI-OK
✅М-разметка	✅М-разметка	✅Гладкие стенки	✅Гладкие стенки
✅Серая крышка	✅Прозрачная крышка	✅Серая крышка	✅Прозрачная крышка
к таблице	к таблице	к таблице	к таблице

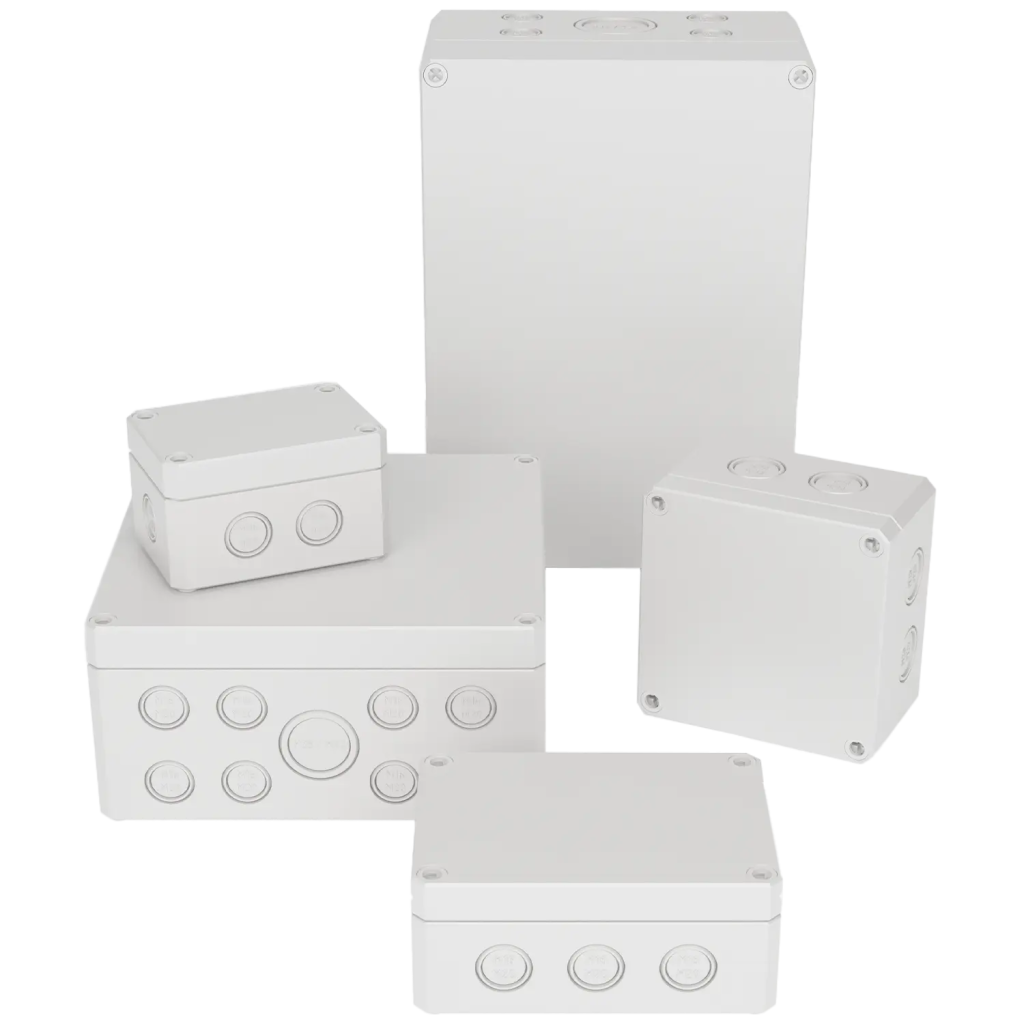

Корпуса с серой крышкой и М-разметкой
Артикул	Наименование	Длина	Ширина	Высота	Скачать чертеж
0902107760	MBI-PC 070706 M	65 mm	65 mm	57 mm	Чертеж
0902107780	MBI-PC 070708 M	65 mm	65 mm	81 mm	Чертеж
0902109760	MBI-PC 090706 M	94 mm	65 mm	57 mm	Чертеж
0902109780	MBI-PC 090708 M	94 mm	65 mm	81 mm	Чертеж
0902109960	MBI-PC 090906 M	94 mm	94 mm	57 mm	Чертеж
0902109980	MBI-PC 090908 M	94 mm	94 mm	81 mm	Чертеж
0902103960	MBI-PC 130906 M	130 mm	94 mm	57 mm	Чертеж
0902103980	MBI-PC 130908 M	130 mm	94 mm	81 mm	Чертеж
0902108960	MBI-PC 180906 M	180 mm	94 mm	57 mm	Чертеж
0902108980	MBI-PC 180908 M	180 mm	94 mm	81 mm	Чертеж
0902101170	MBI-PC 111107 M	110 mm	110 mm	66 mm	Чертеж
0902101190	MBI-PC 111109 M	110 mm	110 mm	90 mm	Чертеж
0902108160	MBI-PC 181106 M	180 mm	110 mm	63 mm	Чертеж
0902108180	MBI-PC 181108 M	180 mm	110 mm	84 mm	Чертеж
0902108190	MBI-PC 181109 M	180 mm	110 mm	90 mm	Чертеж
0902108110	MBI-PC 181111 M	180 mm	110 mm	111 mm	Чертеж
0902108140	MBI-PC 181114 M	180 mm	110 mm	137 mm	Чертеж
0902108170	MBI-PC 181117 M	180 mm	110 mm	165 mm	Чертеж
0902103380	MBI-PC 131308 M	130 mm	130 mm	75 mm	Чертеж
0902103300	MBI-PC 131310 M	130 mm	130 mm	99 mm	Чертеж
0902108360	MBI-PC 181306 M	180 mm	130 mm	63 mm	Чертеж
0902108380	MBI-PC 181308 M	180 mm	130 mm	84 mm	Чертеж
0902108390	MBI-PC 181309 M	180 mm	130 mm	90 mm	Чертеж
0902108310	MBI-PC 181311 M	180 mm	130 mm	111 mm	Чертеж
0902108340	MBI-PC 181314 M	180 mm	130 mm	137 mm	Чертеж
0902108370	MBI-PC 181317 M	180 mm	130 mm	165 mm	Чертеж
0902108860	MBI-PC 181806 M	182 mm	180 mm	63 mm	Чертеж
0902108880	MBI-PC 181808 M	182 mm	180 mm	84 mm	Чертеж
0902108890	MBI-PC 181809 M	182 mm	180 mm	90 mm	Чертеж
0902108810	MBI-PC 181811 M	182 mm	180 mm	111 mm	Чертеж
0902108840	MBI-PC 181814 M	182 mm	180 mm	137 mm	Чертеж
0902108870	MBI-PC 181817 M	182 mm	180 mm	165 mm	Чертеж
0902105860	MBI-PC 251806 M	254 mm	180 mm	63 mm	Чертеж
0902105880	MBI-PC 251808 M	254 mm	180 mm	84 mm	Чертеж
0902105890	MBI-PC 251809 M	254 mm	180 mm	90 mm	Чертеж
0902105810	MBI-PC 251811 M	254 mm	180 mm	111 mm	Чертеж
0902105840	MBI-PC 251814 M	254 mm	180 mm	137 mm	Чертеж
0902105870	MBI-PC 251817 M	254 mm	180 mm	165 mm	Чертеж
0902103230	MBI-L-PC 302013 M	300 mm	200 mm	130 mm	Чертеж
0902103280	MBI-L-PC 302019 M	300 mm	200 mm	185 mm	Чертеж
0902106510	MBI-PC 362511 M	361 mm	254 mm	111 mm	Чертеж
0902106570	MBI-PC 362517 M	361 mm	254 mm	165 mm	Чертеж
0902104330	MBI-L-PC 403013 M	400 mm	300 mm	130 mm	Чертеж
0902104380	MBI-L-PC 403019 M	400 mm	300 mm	185 mm	Чертеж

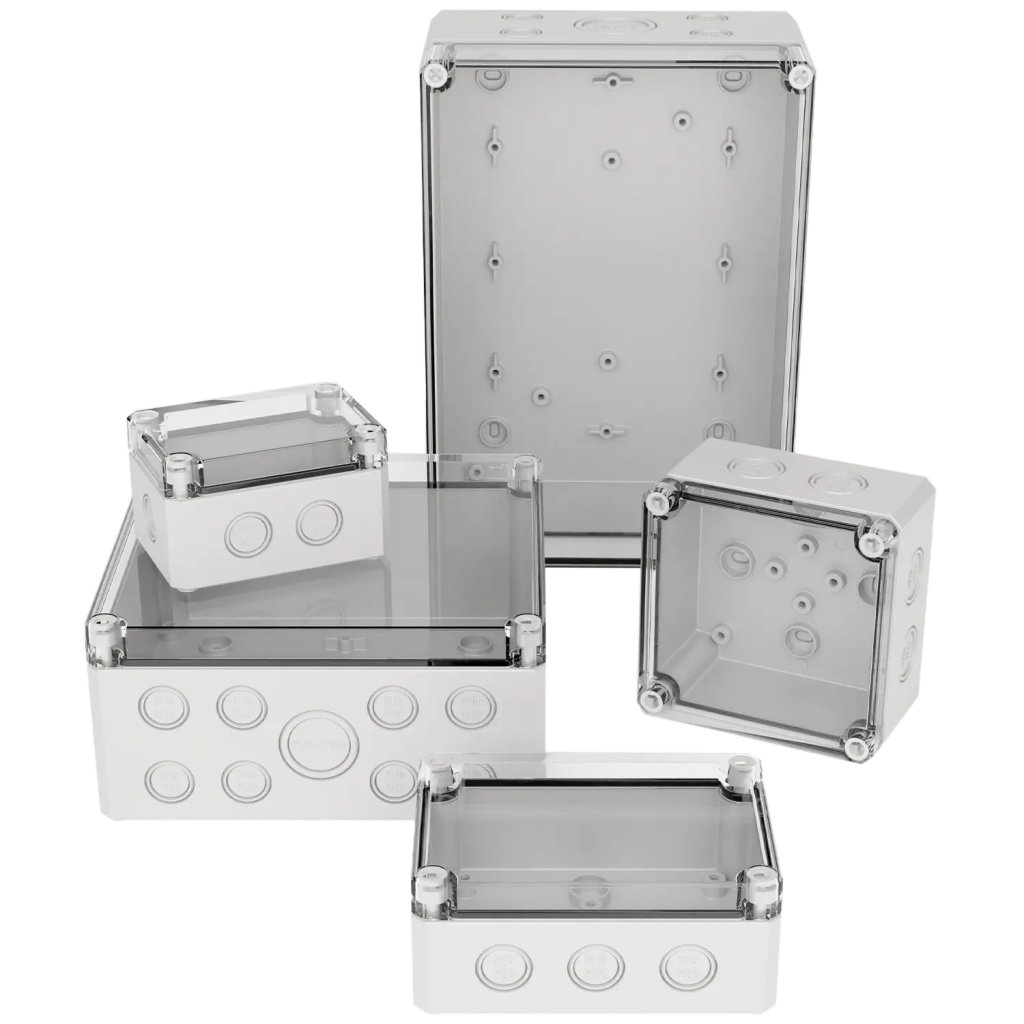

Корпуса с прозрачной крышкой и М-разметкой
Артикул	Наименование	Длина	Ширина	Высота	Скачать чертеж
0904107760	MBI-PC 070706 MK	65 mm	65 mm	57 mm	Чертеж
0904107780	MBI-PC 070708 MK	65 mm	65 mm	81 mm	Чертеж
0904109760	MBI-PC 090706 MK	94 mm	65 mm	57 mm	Чертеж
0904109780	MBI-PC 090708 MK	94 mm	65 mm	81 mm	Чертеж
0904109960	MBI-PC 090906 MK	94 mm	94 mm	57 mm	Чертеж
0904109980	MBI-PC 090908 MK	94 mm	94 mm	81 mm	Чертеж
0904103960	MBI-PC 130906 MK	130 mm	94 mm	57 mm	Чертеж
0904103980	MBI-PC 130908 MK	130 mm	94 mm	81 mm	Чертеж
0904108960	MBI-PC 180906 MK	180 mm	94 mm	57 mm	Чертеж
0904108980	MBI-PC 180908 MK	180 mm	94 mm	81 mm	Чертеж
0904101170	MBI-PC 111107 MK	110 mm	110 mm	66 mm	Чертеж
0904101190	MBI-PC 111109 MK	110 mm	110 mm	90 mm	Чертеж
0904108160	MBI-PC 181106 MK	180 mm	110 mm	63 mm	Чертеж
0904108180	MBI-PC 181108 MK	180 mm	110 mm	84 mm	Чертеж
0904108190	MBI-PC 181109 MK	180 mm	110 mm	90 mm	Чертеж
0904108110	MBI-PC 181111 MK	180 mm	110 mm	111 mm	Чертеж
0904108140	MBI-PC 181114 MK	180 mm	110 mm	137 mm	Чертеж
0904108170	MBI-PC 181117 MK	180 mm	110 mm	165 mm	Чертеж
0904103380	MBI-PC 131308 MK	130 mm	130 mm	75 mm	Чертеж
0904103300	MBI-PC 131310 MK	130 mm	130 mm	99 mm	Чертеж
0904108360	MBI-PC 181306 MK	180 mm	130 mm	63 mm	Чертеж
0904108380	MBI-PC 181308 MK	180 mm	130 mm	84 mm	Чертеж
0904108390	MBI-PC 181309 MK	180 mm	130 mm	90 mm	Чертеж
0904108310	MBI-PC 181311 MK	180 mm	130 mm	111 mm	Чертеж
0904108340	MBI-PC 181314 MK	180 mm	130 mm	137 mm	Чертеж
0904108370	MBI-PC 181317 MK	180 mm	130 mm	165 mm	Чертеж
0904108860	MBI-PC 181806 MK	182 mm	180 mm	63 mm	Чертеж
0904108880	MBI-PC 181808 MK	182 mm	180 mm	84 mm	Чертеж
0904108890	MBI-PC 181809 MK	182 mm	180 mm	90 mm	Чертеж
0904108810	MBI-PC 181811 MK	182 mm	180 mm	111 mm	Чертеж
0904108840	MBI-PC 181814 MK	182 mm	180 mm	137 mm	Чертеж
0904108870	MBI-PC 181817 MK	182 mm	180 mm	165 mm	Чертеж
0904105860	MBI-PC 251806 MK	254 mm	180 mm	63 mm	Чертеж
0904105880	MBI-PC 251808 MK	254 mm	180 mm	84 mm	Чертеж
0904105890	MBI-PC 251809 MK	254 mm	180 mm	90 mm	Чертеж
0904105810	MBI-PC 251811 MK	254 mm	180 mm	111 mm	Чертеж
0904105840	MBI-PC 251814 MK	254 mm	180 mm	137 mm	Чертеж
0904105870	MBI-PC 251817 MK	254 mm	180 mm	165 mm	Чертеж
0904103230	MBI-L-PC 302013 MK	300 mm	200 mm	130 mm	Чертеж
0904103280	MBI-L-PC 302019 MK	300 mm	200 mm	185 mm	Чертеж
0904106510	MBI-PC 362511 MK	361 mm	254 mm	111 mm	Чертеж
0904106570	MBI-PC 362517 MK	361 mm	254 mm	165 mm	Чертеж
0904104330	MBI-L-PC 403013 MK	400 mm	300 mm	130 mm	Чертеж
0904104380	MBI-L-PC 403019 MK	400 mm	300 mm	185 mm	Чертеж

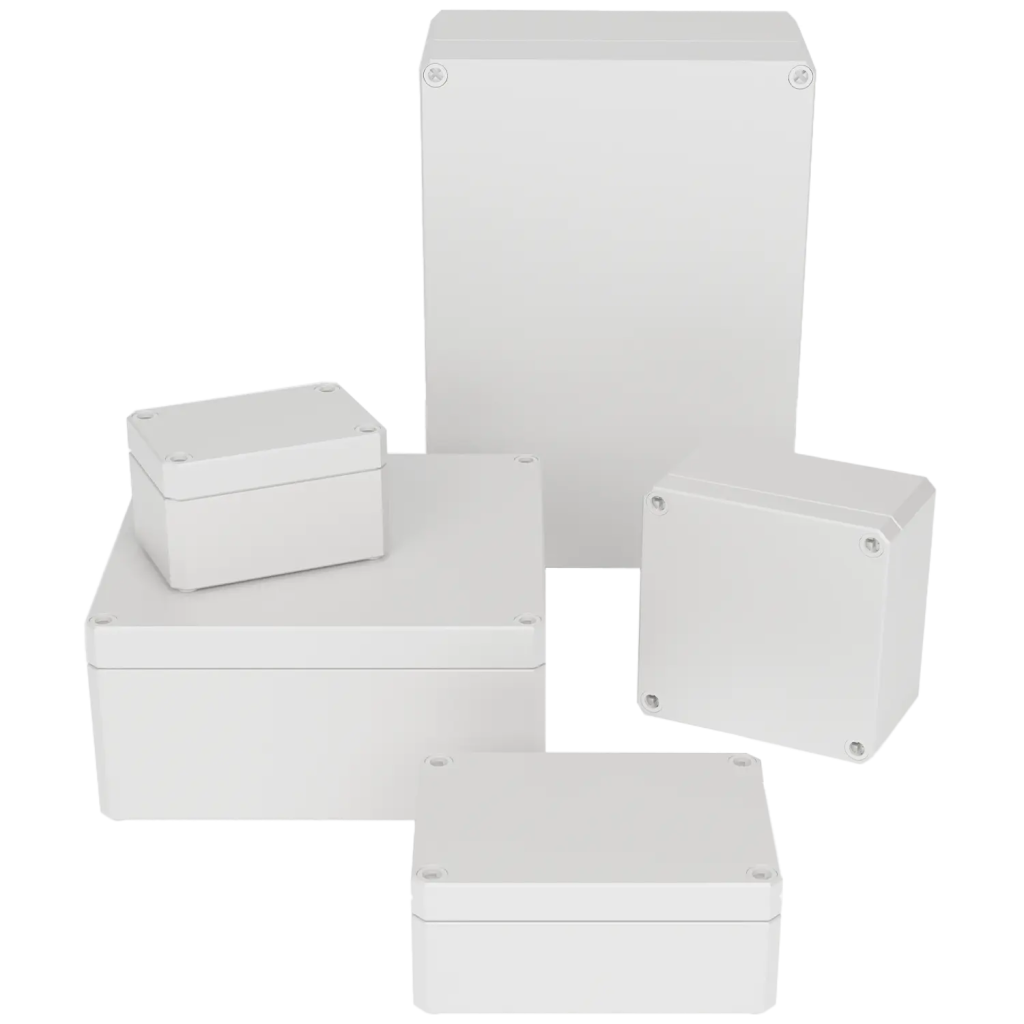

Корпуса с серой крышкой и гладкими стенками
Артикул	Наименование	Длина	Ширина	Высота	Скачать чертеж
0901107760	MBI-PC 070706 O	65 mm	65 mm	57 mm	Чертеж
0901107780	MBI-PC 070708 O	65 mm	65 mm	81 mm	Чертеж
0901109760	MBI-PC 090706 O	94 mm	65 mm	57 mm	Чертеж
0901109780	MBI-PC 090708 O	94 mm	65 mm	81 mm	Чертеж
0901109960	MBI-PC 090906 O	94 mm	94 mm	57 mm	Чертеж
0901109980	MBI-PC 090908 O	94 mm	94 mm	81 mm	Чертеж
0901103960	MBI-PC 130906 O	130 mm	94 mm	57 mm	Чертеж
0901103980	MBI-PC 130908 O	130 mm	94 mm	81 mm	Чертеж
0901108960	MBI-PC 180906 O	180 mm	94 mm	57 mm	Чертеж
0901108980	MBI-PC 180908 O	180 mm	94 mm	81 mm	Чертеж
0901101170	MBI-PC 111107 O	110 mm	110 mm	66 mm	Чертеж
0901101190	MBI-PC 111109 O	110 mm	110 mm	90 mm	Чертеж
0901108160	MBI-PC 181106 O	180 mm	110 mm	63 mm	Чертеж
0901108180	MBI-PC 181108 O	180 mm	110 mm	84 mm	Чертеж
0901108190	MBI-PC 181109 O	180 mm	110 mm	90 mm	Чертеж
0901108110	MBI-PC 181111 O	180 mm	110 mm	111 mm	Чертеж
0901108140	MBI-PC 181114 O	180 mm	110 mm	137 mm	Чертеж
0901108170	MBI-PC 181117 O	180 mm	110 mm	165 mm	Чертеж
0901103380	MBI-PC 131308 O	130 mm	130 mm	75 mm	Чертеж
0901103300	MBI-PC 131310 O	130 mm	130 mm	99 mm	Чертеж
0901108360	MBI-PC 181306 O	180 mm	130 mm	63 mm	Чертеж
0901108380	MBI-PC 181308 O	180 mm	130 mm	84 mm	Чертеж
0901108390	MBI-PC 181309 O	180 mm	130 mm	90 mm	Чертеж
0901108310	MBI-PC 181311 O	180 mm	130 mm	111 mm	Чертеж
0901108340	MBI-PC 181314 O	180 mm	130 mm	137 mm	Чертеж
0901108370	MBI-PC 181317 O	180 mm	130 mm	165 mm	Чертеж
0901108860	MBI-PC 181806 O	182 mm	180 mm	63 mm	Чертеж
0901108880	MBI-PC 181808 O	182 mm	180 mm	84 mm	Чертеж
0901108890	MBI-PC 181809 O	182 mm	180 mm	90 mm	Чертеж
0901108810	MBI-PC 181811 O	182 mm	180 mm	111 mm	Чертеж
0901108840	MBI-PC 181814 O	182 mm	180 mm	137 mm	Чертеж
0901108870	MBI-PC 181817 O	182 mm	180 mm	165 mm	Чертеж
0901105860	MBI-PC 251806 O	254 mm	180 mm	63 mm	Чертеж
0901105880	MBI-PC 251808 O	254 mm	180 mm	84 mm	Чертеж
0901105890	MBI-PC 251809 O	254 mm	180 mm	90 mm	Чертеж
0901105810	MBI-PC 251811 O	254 mm	180 mm	111 mm	Чертеж
0901105840	MBI-PC 251814 O	254 mm	180 mm	137 mm	Чертеж
0901105870	MBI-PC 251817 O	254 mm	180 mm	165 mm	Чертеж
0901103230	MBI-L-PC 302013 O	300 mm	200 mm	130 mm	Чертеж
0901103280	MBI-L-PC 302019 O	300 mm	200 mm	185 mm	Чертеж
0901106510	MBI-PC 362511 O	361 mm	254 mm	111 mm	Чертеж
0901106570	MBI-PC 362517 O	361 mm	254 mm	165 mm	Чертеж
0901104330	MBI-L-PC 403013 O	400 mm	300 mm	130 mm	Чертеж
0901104380	MBI-L-PC 403019 O	400 mm	300 mm	185 mm	Чертеж

Корпуса с прозрачной крышкой и гладкими стенками
Артикул	Наименование	Длина	Ширина	Высота	Скачать чертеж
0903107760	MBI-PC 070706 OK	65 mm	65 mm	57 mm	Чертеж
0903107780	MBI-PC 070708 OK	65 mm	65 mm	81 mm	Чертеж
0903109760	MBI-PC 090706 OK	94 mm	65 mm	57 mm	Чертеж
0903109780	MBI-PC 090708 OK	94 mm	65 mm	81 mm	Чертеж
0903109960	MBI-PC 090906 OK	94 mm	94 mm	57 mm	Чертеж
0903109980	MBI-PC 090908 OK	94 mm	94 mm	81 mm	Чертеж
0903103960	MBI-PC 130906 OK	130 mm	94 mm	57 mm	Чертеж
0903103980	MBI-PC 130908 OK	130 mm	94 mm	81 mm	Чертеж
0903108960	MBI-PC 180906 OK	180 mm	94 mm	57 mm	Чертеж
0903108980	MBI-PC 180908 OK	180 mm	94 mm	81 mm	Чертеж
0903101170	MBI-PC 111107 OK	110 mm	110 mm	66 mm	Чертеж
0903101190	MBI-PC 111109 OK	110 mm	110 mm	90 mm	Чертеж
0903108160	MBI-PC 181106 OK	180 mm	110 mm	63 mm	Чертеж
0903108180	MBI-PC 181108 OK	180 mm	110 mm	84 mm	Чертеж
0903108190	MBI-PC 181109 OK	180 mm	110 mm	90 mm	Чертеж
0903108110	MBI-PC 181111 OK	180 mm	110 mm	111 mm	Чертеж
0903108140	MBI-PC 181114 OK	180 mm	110 mm	137 mm	Чертеж
0903108170	MBI-PC 181117 OK	180 mm	110 mm	165 mm	Чертеж
0903103380	MBI-PC 131308 OK	130 mm	130 mm	75 mm	Чертеж
0903103300	MBI-PC 131310 OK	130 mm	130 mm	99 mm	Чертеж
0903108360	MBI-PC 181306 OK	180 mm	130 mm	63 mm	Чертеж
0903108380	MBI-PC 181308 OK	180 mm	130 mm	84 mm	Чертеж
0903108390	MBI-PC 181309 OK	180 mm	130 mm	90 mm	Чертеж
0903108310	MBI-PC 181311 OK	180 mm	130 mm	111 mm	Чертеж
0903108340	MBI-PC 181314 OK	180 mm	130 mm	137 mm	Чертеж
0903108370	MBI-PC 181317 OK	180 mm	130 mm	165 mm	Чертеж
0903108860	MBI-PC 181806 OK	182 mm	180 mm	63 mm	Чертеж
0903108880	MBI-PC 181808 OK	182 mm	180 mm	84 mm	Чертеж
0903108890	MBI-PC 181809 OK	182 mm	180 mm	90 mm	Чертеж
0903108810	MBI-PC 181811 OK	182 mm	180 mm	111 mm	Чертеж
0903108840	MBI-PC 181814 OK	182 mm	180 mm	137 mm	Чертеж
0903108870	MBI-PC 181817 OK	182 mm	180 mm	165 mm	Чертеж
0903105860	MBI-PC 251806 OK	254 mm	180 mm	63 mm	Чертеж
0903105880	MBI-PC 251808 OK	254 mm	180 mm	84 mm	Чертеж
0903105890	MBI-PC 251809 OK	254 mm	180 mm	90 mm	Чертеж
0903105810	MBI-PC 251811 OK	254 mm	180 mm	111 mm	Чертеж
0903105840	MBI-PC 251814 OK	254 mm	180 mm	137 mm	Чертеж
0903105870	MBI-PC 251817 OK	254 mm	180 mm	165 mm	Чертеж
0903103230	MBI-L-PC 302013 OK	300 mm	200 mm	130 mm	Чертеж
0903103280	MBI-L-PC 302019 OK	300 mm	200 mm	185 mm	Чертеж
0903106510	MBI-PC 362511 OK	361 mm	254 mm	111 mm	Чертеж
0903106570	MBI-PC 362517 OK	361 mm	254 mm	165 mm	Чертеж
0903104330	MBI-L-PC 403013 OK	400 mm	300 mm	130 mm	Чертеж
0903104380	MBI-L-PC 403019 OK	400 mm	300 mm	185 mm	Чертеж
