Описание

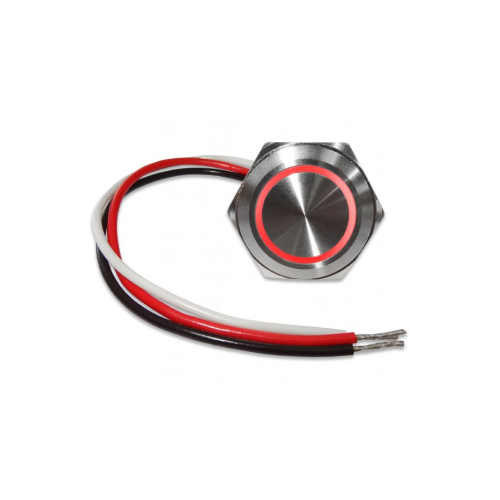

Предназначено для включения различных устройств на определённое время.Представляет собой устройство, оснащенное подсвечиваемой кнопкой (красного свечения), фиксирующей гайкой и соединительными проводами.
Осуществляет коммутацию «+» питания с помощью силового ключа, имеет функцию установки времени работы.
Применяется на автомобилях любой марки с напряжением 12В и 24В.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
| Подключение прибора производить при отключенной аккумуляторной батарее. |
1.2 Вскрыть отверстие Ø30-31мм и зафиксировать в нем изделие с помощью гайки.
1.3 Произвести электрическое соединение реле, используя провода, выходящие из корпуса: красный - “+”, черный - “-”, белый - нагрузка.
1.4 Включение/выключение нагрузки осуществляется с помощью кратковременного нажатия на кнопку.
2 Установка времени работы
2.1 Нажать и удерживать кнопку не менее 5 секунд до погасания подсветки.
2.2 Отпустить кнопку.
2.3 Нажать кнопку кратковременно для начала отсчёта времени в секундах (1с=1мин). Подсветка будет мигать.
2.4 Нажать кнопку кратковременно по окончании устанавливаемого времени. Подсветка будет гореть.
При снятии питания, реле сохраняет установленное значение времени в энергонезависимой памяти.
3 Установка времени “по умолчанию”.
3.1 Повторить п.2.1, п.2.2.
3.2 Нажать и удерживать кнопку не менее 5 секунд до загорания подсветки.
3.3 Отпустить кнопку. Установится время “по умолчанию” - 20мин.
