Применяется на автомобилях ВАЗ 2104-2115, Нива, Приора, Калина, АЗЛК 2141 и других, в которых предусмотрена установка реле обогрева заднего стекла (типа 90.3747-10) в штатный блок реле и предохранителей и управление реле осуществляется плюсом.
Описание

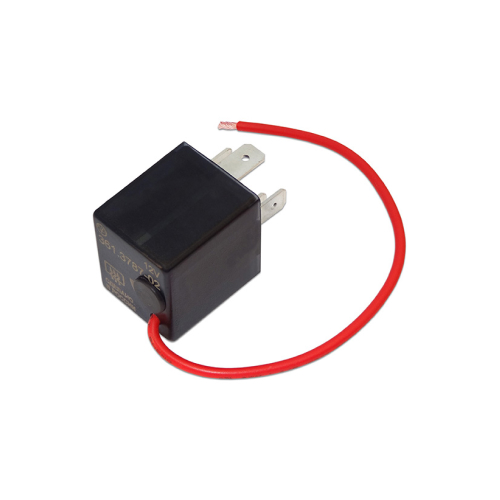

Реле выпускается со встроенным таймером и имеет возможность ручной регулировки времени работы. Регулировка осуществляется с помощью подстроечного многооборотного резистора через отверстие в корпусе реле. Для диагностики срабатывания предусмотрен светодиод. Удобство визуального контроля настройки времени обеспечивается благодаря прозрачному корпусу изделия.ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
1.1 Установить реле в блок на место штатного реле обогрева заднего стекла (типа 90.3747-10) или мини-реле (типа 98.3747-10) с использованием переходника.
1.2 Подключить провод (выходящий из корпуса реле) в электрическую цепь, в которой после включения зажигания появляется “плюс”, любым удобным способом (например, с помощью ответвителя предохранителя).
2 Рекомендации по эксплуатации
Реле готово к работе после включения зажигания.
Управление работой реле осуществляется штатной кнопкой включения обогрева заднего стекла.
2.1 Включение обогрева стекла и запуск таймера выполняется нажатием кнопки. Принудительное отключение обогрева осуществляется повторным нажатием кнопки, а также после выключения зажигания.
2.2 Повторное включение обогрева осуществляется:
2.2.1 Нажатием кнопки - при использовании нефиксируемой кнопки.
2.2.2 Отжатием кнопки и нажатием ее вновь - при использовании кнопки с фиксацией.
Регулировка времени работы осуществляется до включения реле.
